Datum proizvoda:

Veličina: 2"~42"

Klasa: 150LB 〜2500LB

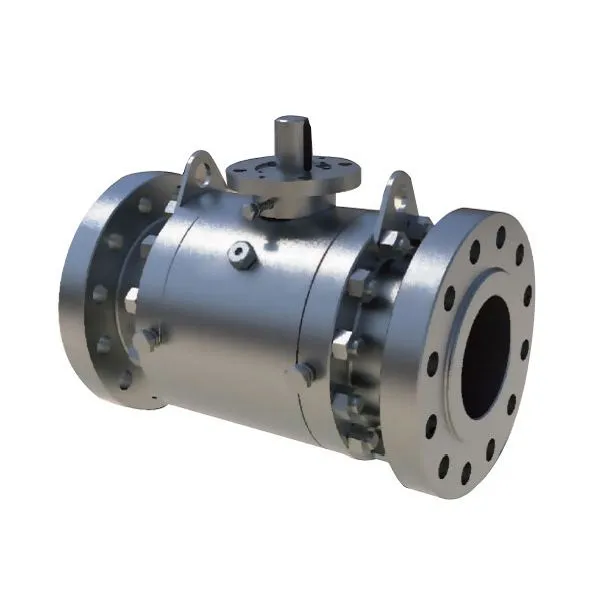

3kom kovano telo

Fiksna loptasta struktura, DBB struktura

Antistatički uređaj

Drška otporna na izduvavanje

Protivpožarna struktura

Dizajn za ubrizgavanje masti sedišta, vretena za hitne slučajeve

Dvostruki blok i krvarenje (DBB)

Standard dizajna:

Dizajn prema: ASME B16.34/API 6D

Test prema: API 6D

RF kraj: ASME B16.5

BW KRAJ: ASME B16.25

Licem u lice: ASME B16.10

Test protiv požara prema: API 607/API 6FA

Kisela sredina: NACE MR 0175

Prednosti:

1. Dvostruki blok i krvarenje (DBB)

Kuglični ventil Begamo's Trannion generalno usvaja zaptivnu strukturu sedišta ventila ispred lopte. Dva sedišta cilindrične kugle mogu da odseku medijum na ulazu i izlazu nezavisno da bi se ostvarila funkcija dvostrukog prekida. Kada je kuglasti ventil zatvoren, čak i ako su oba kraja ulaza i izlaza ventila istovremeno pod pritiskom, kanali u srednjoj šupljini i oba kraja ventila mogu biti blokirani jedan od drugog, a preostali medijum u srednjoj šupljini može se isprazniti kroz prelivni ventil.

I prednja i zadnja sedišta istovremeno blokiraju medij

2. Automatsko smanjenje pritiska srednje šupljine ventila

Kada tečni medijum zarobljen u srednjoj šupljini ventila ispari zbog porasta temperature, porasta pritiska u srednjoj šupljini, medijum u srednjoj šupljini može se osloniti na svoju ulogu da gurne sedište ventila da automatski otpusti pritisak, tako da kako bi se osigurala sigurnost ventila.

3. Dvostruka izolacija i dizajn rasterećenja ventila (DBB)

Kuglasti kuglasti ventil Bergamo' pruža opcioni dvofazni dizajn strukture sedišta za zaptivanje. Dva sedišta ventila mogu nezavisno da odseku medijum na ulaznim i izlaznim krajevima, kao i da preseku pritisak iz srednje šupljine da bi se ostvarila funkcija dvosmerne izolacije. Kada je ventil zatvoren, medijum na ulaznom kraju, izlaznom kraju i srednja šupljina ventila su izolovani jedan od drugog. Kada dođe do curenja ulaznog krajnjeg sedišta ventila, krajnje sedište izlaza takođe može da obezbedi zaptivanje, tako da ventil ima funkciju dvostrukog zaptivanja.

Prednja i zadnja sedišta istovremeno blokiraju ulazak medija u srednju šupljinu

4.Ručno i automatsko rasterećenje pritiska srednje šupljine ventila

Medijum zarobljen u srednjoj šupljini tela ventila može se ručno isprazniti kroz ventil za smanjenje pritiska na telu ventila. U nekim radnim uslovima, medijum zarobljen u srednjoj šupljini ventila isparava usled porasta temperature, što rezultira abnormalnim porastom pritiska srednje šupljine. Kada srednji pritisak u srednjoj šupljini premaši postavljenu vrednost, može se automatski isprazniti kroz sigurnosni ventil na gornjem delu tela ventila kako bi se zaštitila sigurnost ventila i cevovoda.

Prednja i zadnja sedišta istovremeno blokiraju materijal iz srednje komore u gornji i donji kraj

5.Fireproof Structure Design

U zaptivni deo kugličnog ventila postavljeni su i O-prsten zaptivka i spiralno namotana zaptivka od metalnog grafita. Kada je ventil u vatri, zaptivni prsten, zaptivka, O-prsten i drugi zaptivni delovi od gume, PTFE i drugih nemetalnih materijala su oštećeni, spoljna metalna grafitna spiralna zaptivka obezbeđuje pomoćnu zaptivku. Kada je zaptivni prsten na sedištu ventila izgoreo, metalno sedište ventila će biti pod pritiskom opruge, metalna zaptivka se automatski formira sa loptom kako bi se efikasno kontrolisalo unutrašnje i spoljašnje curenje ventila. Dizajn protivpožarne zaštite ventila prema API 607 i API 6fA, BS 6755, JB/T6899 i drugim standardima i specifikacijama, i prošao je vatrogasni test API 607.

Meka zaptivka između sedišta ventila i kugle pre zakopavanja

Metalna zaptivka između sedišta ventila i kugle nakon sagorevanja

6. Drška otporna na izduvavanje

Stabljika ima strukturu otpornu na izduvavanje. Drška je dizajnirana sa stopom na dnu tako da sa pozicioniranjem gornjeg poklopca i zavrtnja, držak neće biti izduvan od medija čak i u slučaju nenormalnog porasta pritiska u šupljini ventila.

7. Antistatička struktura

Ventil je dizajniran da ispuni zahteve antistatičnosti. Između kugle i vretena ventila, između vretena ventila i uvodnice, nalaze se antistatičke opruge i male kuglice koje održavaju kontinuitet provodljivosti između kuglice i stabla ventila, između vretena ventila i tela ventila, tako da statički elektricitet koji se stvara trenjem između kuglice i sedišta ventila tokom procesa prebacivanja može se dovesti do zemlje kroz telo ventila, kako bi se sprečio požar ili eksplozija i druge opasnosti izazvane elektrostatičkim varnicom.

8. Uređaj za hitno ubrizgavanje masti za zaptivanje

Za kuglični ventil DN150 (nps6) i više, uređaj za ubrizgavanje masti za zaptivanje je ugrađen na šipku ventila i sedište ventila. Za kuglični ventil DN125 i ispod, uređaj za ubrizgavanje zaptivne masti može se ugraditi u srednju šupljinu šipke ventila i ventila po želji kupca. Kada se zaptivni prsten ili O-prsten vretena slučajno oštete, zaptivna mast se može ubrizgati kroz uređaj za ubrizgavanje zaptivke kako bi se sprečilo curenje medijuma kroz zaptivni prsten i vreteno sedišta.

9. Zaptivni prsten protiv eksplozije gasa

Naša kompanija je odabrala gumene zaptivke za sprečavanje eksplozije gasa za ventile iznad 900 LB koji se koriste za gasni medijum, kako bi se smanjilo oštećenje gasa na gumenim zaptivkama prilikom iznenadnog rasterećenja pritiska.

10. Izbor metode zaptivanja

U skladu sa zahtevima korisnika', Bergamo Valve može da obezbedi meko sedište strukture zaptivača, sedište zaptivne strukture O-prstena i strukturu zaptivke od metala do metala po izboru. Kupci mogu izabrati različite metode zaptivanja prema različitim uslovima rada i zahtevima za zaptivanje

Sedište ventila sa mekom zaptivkom:

Jednostavna struktura, pouzdano zaptivanje, širok opseg primene i niska cena.
